■ 商品カタログ

[DE1103IF] DE1103 IFコンバーター内蔵バージョン 　
[HPF-IT-BLT] アイソレーショントランス内蔵HPF（ハイパスフィルター）

 DE1103IFの製造を中止させて頂きました。

 弊社のアナログラジオの販売は、全て中止となりました。下記SDRラジオを是非お試しください。
SDRplay社 RSP1 SDRラジオ 100kHz〜2GHz 12-bit　
http://icas.to/lineup/rsp1.htm


　
DE1103 愛好者3号をベースにした、15kHzのI/F変換回路を内蔵した受信機です。
DRMソフトを使用してDRM放送を受信したり、SDRソフトウエアを使用することによりSSB/CWを
より簡単且つ高品質で復調することが可能です。

HPF-IT-BLT アイソレーショントランス内蔵HPFを販売開始しました。DE1103IFと組み合わせて
使用することにより、DRMや短波DX受信が飛躍的に改善される場合がございます。
HPF-IT-BLTを挿入した場合と挿入しない場合のDRM受信比較　（クリック）
前半が有り、中盤が無し、後半が有りの状態です。グラウンドループに
より、Sメーターが振りきっていても、復調できない状態です。

DRM受信サンプル

放送局名 送信所 周波数 Dream画面
VoR ロシア 15,735kHz vor.swf
DW スリランカ 17,525kHz dw-4s7.swf
DW ポルトガル 13,810kHz dw-ct.swf
RNZI ニュージーランド 9,890kHz rnzi.swf
クリックするとフラッシュがスタートします。この画面に戻るには、ご使用ブラウ
ザーの戻るボタンでお戻りください。


従来のLINE-OUT端子と PCのMIC（又はLINE-IN)とを付属のオーディオケーブルで接続すること
によりDRM放送を受信したり、アマチュア無線のSSBやデジタルモードの受信を手軽に行うことが
できます。又、AMステレオ放送も受信可能です。

□DE1103IF動作原理
□DE1103 vs. DE1103IF - 選択度比較
□DE1103IFで同期検波受信を行う
□DE1103IFでAMステレオ放送を受信する

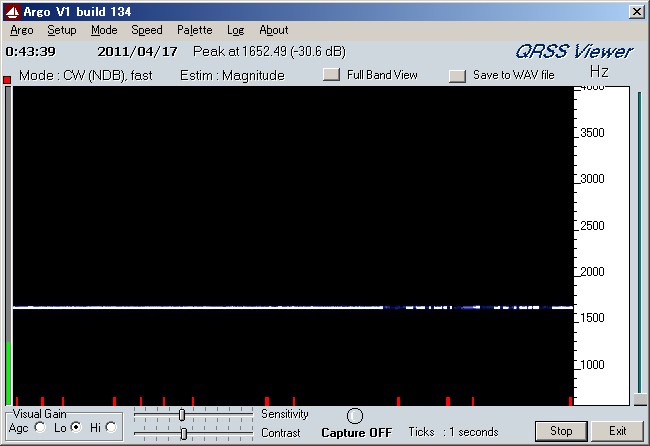

NDB受信例：　MINI-WHIPと一緒に使用
使用ソフト：　SDRadio　+ Argo 　
南鳥島 ID: ML （クリックするとNDBキャプチャー集が開きます。）

DE1103/DE1103IFでは、長波帯においては外部アンテナに切り替えることができません。
こちらを参考に外部アンテナに切り替えることが可能です。


DE1103IFの特徴：
◆ DRMコンバータを内蔵しているので、移動時でも外付けコンバータを持ち運ぶ必要がありませ
　　んし、コンバータ用外部電源が不要です。
◆ QRP送信機の受信機として高性能を発揮してくれます
 ◆ ノートブックパソコンがあれば、気軽にどこにでも移動可能。オーディオケーブル一本で接続。
◆ パソコンにより、選局を簡単に行うことができます。（SSBやCWを容易にチューニングできます）。
◆ RTTY, PSK31, SSTV等のデジタルモードの受信も行えます。
◆ 勿論、LINE-OUT以外は、通常のDE1103として動作致します。
◆　３ヶ月保証
◆ 日本語マニュアル付属
使用説明書　恐れ入りますがこちらをクリックしてダウンロード願います。PDFファイル

DRM受信の場合は、できるだけ電池での使用をお奨め致します。

　

　
■ 詳細
  • AM/SSB 100KHz - 29,999MHz
  • FM 76.00 - 108.00MHz
  • メモリー：　256チャンネル
  • IFコンバータ内蔵
    　(450KHz→15kHz +/-2kHz)
  • 電源：　単三 x 4本, or DC8V 250mA
  • スピーカー口径　77mm
  • イヤホン端子　3.5mmφ
  • 寸法　165x105x29mm
  • 重量　約３００グラム（電池は除く）
  • 日本語取扱説明書付き
    ACアダプタは付属しません

    *MWバンドのIF変換受信はサポート対象外とさせていただき
    ます。（930kHz近辺に、IF局発の第二高調波が受信される
    場    合がございます。この付近を受信される場合は、サポート
    はされていませんが、MWを外部アンテナに切り替える方法
    がBBS等で紹介されております。）

    		•

    　

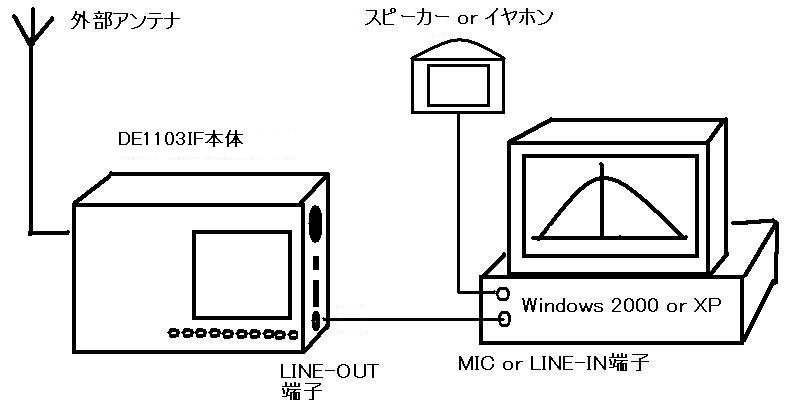

    接　続　図

    接続はとても簡単。付属IFケーブルで本体とパソコンのMIC（LINE-IN)端子を接続するだけです。

    使用説明書　恐れ入りますがこちらをクリックしてダウンロード願います。PDFファイル　

    ■付属品
    　　・専用オーディオ接続ケーブル (3.5φミニステレオプラグ x 2)
    　　・Ni-MH単三電池　4本
    　　・イヤホン
    　　・ワイヤーアンテナ
    　　・ストラップ
    　　・キャリーバッグ
    　　・DE1103本体操作用　日本語取扱説明書 （プリンター印刷の場合有り）
    *ACアダプタは付属しません


    ◇長波受信用LPF（ローパスフィルター）完成品　新発売！

    ◇QRP送信機（USB-SYNTH-ALLN)の発売を開始しました。DE1103IFと使用することにより
    　     構造は非常に簡単ですが、ハイパフォーマンスのQRPシステムが構築できます。

    □DE1103IF動作原理
    □初心者向けSDRadioのインストール
    □初心者向けSDRadioの使用方法
    □DRM受信への道
    □SSB受信
    □デジタルモード受信
    □    DE1103 vs. DE1103IF - 選択度比較
    　 youtube参考画像
    　 http://www.youtube.com/watch?v=wvwficoHxyk&feature=related
    □DE1103IF同期検波受信を行う
    □DE1103IFでAMステレオ放送を受信する
    □長波帯での外部アンテナ切り替え方法

    ◇ ご注文は，こちらから・・・
    ◆ 商品についてのお問い合わせ・リクエストは・・・メール
