DE1103IFでAMステレオ放送を受信する
（ご注意：本内容は、MWバンドで使用する為サポート対象外とさせて頂きます。）
現在、民放のMWバンドでは、ステレオでAM放送が行われています。
DE1103IFでは、ソフトウエアをインストールするだけでAMステレオ放送
を楽しむことができます。
●以下のソフトをダウンロードしてください。（Win2000,XPのみ対応）
http://www.dsp4swls.de/download/download.html
ここから、 SoDiRa pre release 0.052.zip をダウントードしてください。
●このzipファイルを適当なディレクトリに解凍してください。
●次に、以下のページから、「Driver Version 2.04.06」をダウンロードしてくだ
さい。
http://www.ftdichip.com/Drivers/D2XX.htm
●ダウンロードしたzipファイルのi386ディレクトリ内にある「ftd2xx.dll」のみを
先ほどSoDiRaを解凍したディレクトリに解凍してください。
●「sodira.exe」を起動しますと、以下の画面が現われます。
●まず最初にサウンドカードの設定を行います。８「config」をクリックすると以下の
画面が現われます。

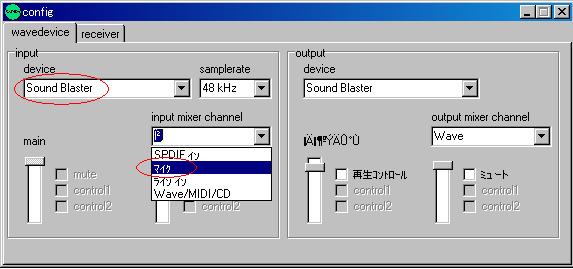

●input deviceにDE1103IFからの13KHz出力を接続するサウンドカードを設定して
く ださい。input mixed channelでは、マイクもしくはラインイン（使用するポート）を選択
してください。（Windowsのサウンドプロパティーを開き、録音デバイスが使用するポート
にチェックが入 っているか確認してください。）ポート名が日本語半角ですと、化け文字
で表示される場合もありますが、動作には支障ありません。

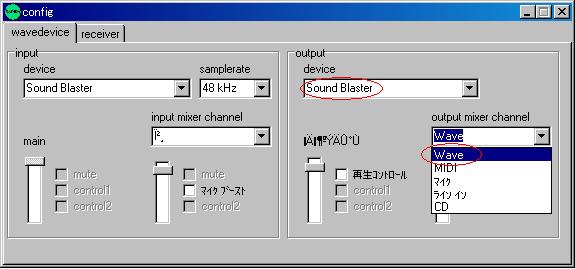

●output deviceにPCのスピーカーから音を出すサウンドカードを設定してください。
output mixer channelでは、Waveを選択してください。設定が終了後、右上のX印を
クリックしてconfigウインドウを閉じてください。
●これで上下ウインドウにAM放送の波形が表示されます。DE1103IFには個体差が
ありますので、中心周波数を補正します。１「Shift]を クリック します。
●２「＜」と３「＞」を交互にクリックして、シフトする幅を選択します。１Hz〜１MHｚの
間で 選択できます。下のウインドウのピークを見ながら、ピークが真ん中の白いセ
ンターライ ンに重なるように４「down」と５「up」を交互にクリックして調整を行ってく
ださい。又、下のウインドウの周波数スケールが大きすぎたり小さすぎたりする場合
は、６「＋」と７「−」で適切なスケールに調整してください。

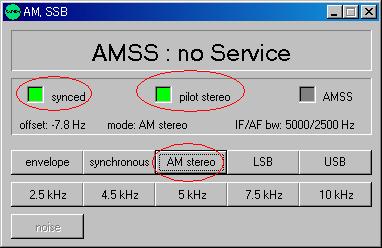

●９「dialog」をクリックすると、以下のウインドウが表示されます。 AM stereo
ボタ ンを
クリックしてください。954KHz、1134KHz、1242KHz等でステレオ放送を聴くこと ができ
ます。NHKはステレオ対応ではないので、pilot streoのグリーン色が点灯 しません。
又、周波数がズレている場合は syncedが点灯しませんのでメインダイヤルで調整後、
上述の微調整で中心周波数を合わせてください。

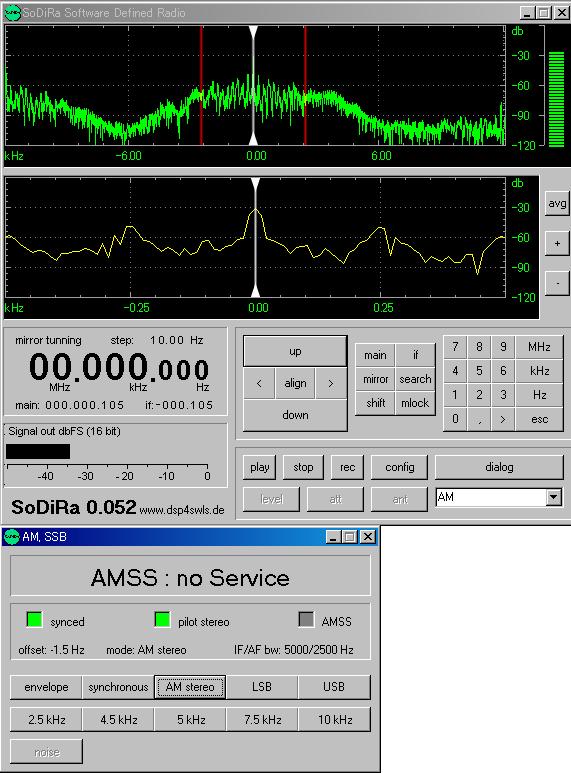

●実際に同期がとれた状態が下記の画面になります。
