DE1103DRMでデジタルモードの受信
(PSK, RTTY)

DE1103DRMで、デジタルモードを受信する方法をご紹介し たいと思います。
下記に紹介しますソフト以外にも色々なソフトが存在 していますので、その
他のソフトも是非お試しください。


必要設備:
1.受信機 DE1103DRM
2.USB外付けサウンドアダプタ
3.SDRadio
4.MMVARI



1.DE1103DRMを用います。

.新たにサウンドアダプタをPCにインストールしてください。(PCI等の内蔵でも構いませんが
  IRQ等の設定が複雑な場合もありますので、簡単に行うにはUSBサウンドアダプタが
  便利です。)増設したサウンドアダプタ(カード)が使用できるか、説明書通りに動作を
  確認してください。動作確認後、音の再生及び録音をオンボードサウンドデバイスに
  戻してください。

  この例では、MBオンボードのRealtek AC97 Audioを音の再生と録音
  における優先するデバイスとして指定しています。

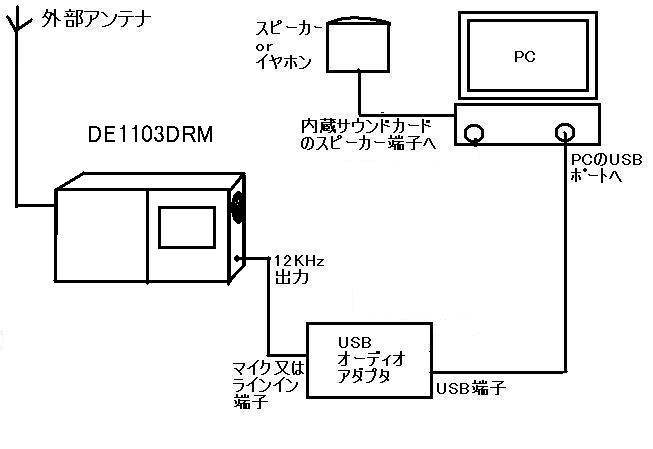

  デジタル信号を受信する為の接続図例を下記に示します。


   次に、オンボードサウンドデバイスの録音プロパティーを開いてください。


   OKボタンをクリックすると次の画面が表示されます。「Stereo Mix」にチェックを入れて
   サウンド関連の設定を終了してください。



4.次に、下記のサイトからPowerSDRというSDR用受信ソフトをダウンロードして、PCに
  インストールします。ご使用方法に関しましては、本ソフトの使用説明をお読み願います。
  http://www.winrad.org/sdradio/index.html
  インストール、使用方法は、ICASの下記ページでもご覧頂けます。
     http://icas.to/de1103drm/sdradio1.htm
     http://icas.to/de1103drm/sdradio2.htm

5.SDRadioの動作が確認されましたら、以下のURLよりMMVARIをダウンロード願います。
   http://www33.ocn.ne.jp/~je3hht/

  マニュアル通りに各種設定を終えた後、実際にSDRadioをONにします。MMVARIもONにし、bpskモード
   にしてください。
  PSKの信号を見つけましょう。 (かなり細かいですが、下の図にあるフィルタ内に入っているピークですが
  頭は2つに別れていますので他のシングルビートとは見分けがつきます。)
SDRadioのフィルタをマウスで
  動かし、PSKのピークを包みこむようにしてください。受信が始まります。 (AFCはONにしてください。)



  RTTYの場合は、MMVARIのモードをrtty-lに切り替えてください。SDRadioのフィルタも50Hzでは
  動作しないので、必要な帯域に広げてください。RTTYの場合、ピークの二つの頭は比較的簡単
   に見分けがつきますので、PSKよりは簡単にチューニングができると思います。






SDRadioのチューニングに慣れると、簡単にPSKとRTTYの受信が行えるようになりますので、
最初は、SSBやCWで受信の練習をされてからデジタルモードの受信を行うと、比較的簡単に
操作できるはずです。
