商品カタログ

[HB-1A-A] 3-Band CWトランシーバ ACアダプタ無し
[HB-1A-B] 3-Band CWトランシーバ ACアダプタ付き

取り扱い終了致しました。

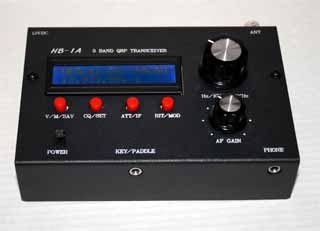

BD4RG Mr.Bu により開発製造されているHB-1Aは、世界的に人気があります。
定評のあるeHamのReviewでは高評価を得ています。
(評価0の人はキットです。完成品は概ね評価5です)
http://www.eham.net/reviews/detail/8263


HB-1Aの特徴

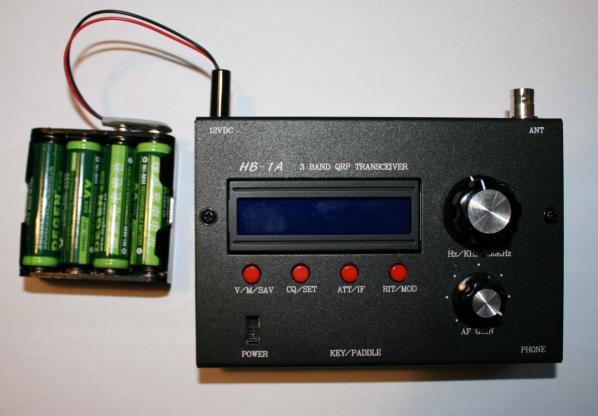

小型で持ち運びが便利  単三 x 8 本収容可能で、どこからでもQRVが可能!

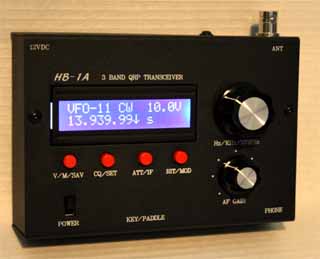

◆ 読み取りやすい液晶パネルにより、操作がとても簡単
◆ 使いやすい3バンド: 7MHz、10MHz, 14MHzをカバー
アマチュアバンド以外でも、5-16MHz連続受信カバー
電子キーヤーを内蔵していますので、パドルを接続するだけでCW運用が可能
内蔵メモリーにより自局コールサインを記憶できるので、自動CQ送出が可能

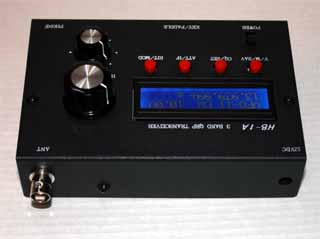

外部端子
1.外部アンテナ端子 - BNC 50Ω
2.ヘッドフォン端子 - 3P ステレオミニプラグ 3.5mmφ 8 - 32Ω (内蔵スピーカーはございません。)
3.キーヤー端子 - 3P ステレオミニプラグ 3.5mmφ
4.外部電源端子 -  センタープラス DC 9 - 14V


■ 詳細
  • 動作電圧: DC 9V - 14V
  • 送信周波数  7,000 -  7,200kHz
              10,100 - 10,150kHz
              14,000 - 14,350kHz
      受信周波数 5 〜 16MHz 連続カバー
  • 送信電力: 約4W @DC 12V
  • フィルター: NAR1/NAR2/WIDE/MID
  • 周波数ステップ: 10, 100Hz, 1kHz, 100kHz
                受信は10Hzまで可変可 (RIT):
  • 周波数キャリブレーション機能付き
  • 寸法: 145x95x35mm
  • 重さ: 約500グラム(電池含まず)

    化粧箱はございません。


    (仕様は予告無しに変更される場合がございます。)
  •
    ご注意:
     ACアダプタ付きバージョンでは、送信時にノイズがのる場合がございます。トロイダルコア等を使用することにより
           ノイズを低減することが可能です。又、安定化電源を使用時にも回り込む場合がございますので、EMI、RFI対策を
           お願い致します。

    各機能説明
    -CWキー認識
    CWキーを接続した場合、ストレートキー(2P)かパドル(3P)かを音で自動認識します。

    -V/M/SAVボタン
    メモリーモードとVFOモードを切り替えます。メモリーは20chプリセットされています。
    又、メモリー書き換えを行うことができます。

    - CQ/SETボタン
    このボタンを押すと、CQと自局のコールが自動送出されます。又、自局のコールをセットすることが
    できます。

    -RIT/MODボタン
    RIT機能とモード変更を行えます。(CW→USB→LSB)。

    -ATT/IF ボタン

    アッテネーターをONにできます。又、IF帯域を、400/500/700/900Hzから選択できます。

    -メインダイアル
    周波数可変量を選択できます。 10Hz/100Hz/1kHz/100kHz

    -周波数ロック機能
    周波数をロックする機能が付いています。(ボタンの組み合わせでON)

    -DDS周波数キャリブレーション機能
    周波数のキャリブレーションを行うことができます。

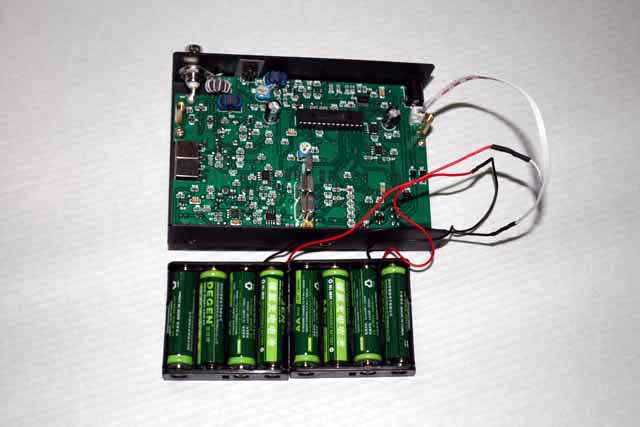

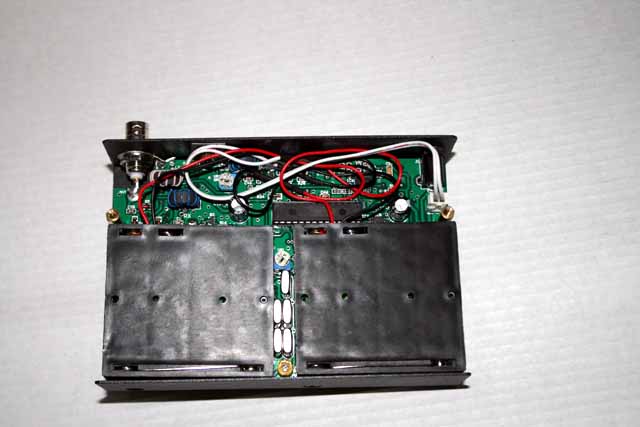

    電池コンパートメント

    (リード線の半田付けが必要です。)

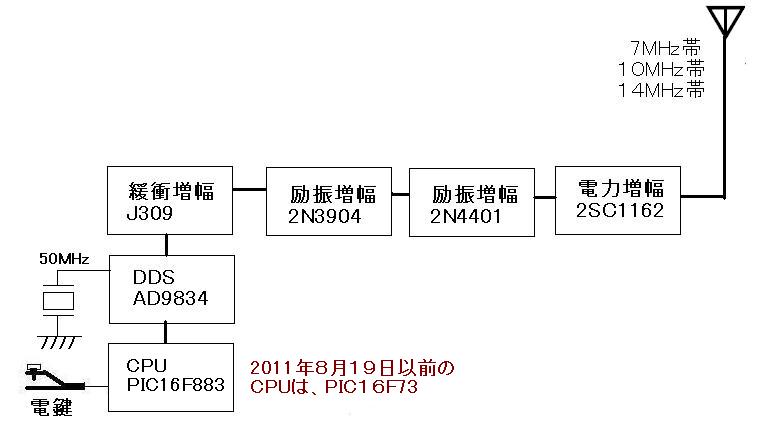

    開局/変更申請用ブロックダイアグラム(参考まで)





    付属品:

    - 電源プラグ(オス) リード線は付属しません。
    - 日本語取り扱い説明書 (プリンター印刷)
    - ACアダプタ (PSE, DC12V, 1.2A or 1.5A) (HB-1A-Bのみ)


    ご注意: ACアダプタきバージョンでは、送信時にノイズがのる場合がございます。トロイダルコア等を使用することにより
           ノイズを低減することが可能です。
     又、安定化電源を使用時にも回り込む場合がございますので、EMI、RFI対策を
           お願い致します。

    ご注意: 受信回路の仕様上、バンドエッジの1KHz前後でビートが発生する場合がございます。



    動画サイト 参考動画
    http://www.youtube.com/watch?v=cru66sQ9hlU
    http://www.youtube.com/watch?v=c1RDWNdDnj4
    http://v.youku.com/v_show/id_XOTc2OTczNTY=.html

    http://v.youku.com/v_show/id_XOTc3MDI5MjA=.html
    http://v.youku.com/v_show/id_XOTc3MDI4MDg=.html
    http://www.youtube.com/watch?v=2Pk3_zG232k&feature=related
    http://movie.teacup.com/video/watch/7d92e9f3923160d8?kw=antenna&page=1
    http://movie.teacup.com/video/watch/1924734aaf4c8471?src=onair
