以下全て販売終了となりました。 CW-TX-136N / USB-SYNTH-136TXNをお求めください。

[CW-TX-136] 136kHz帯CW送信機キット


[USB-SYNTH-136TX] CW-TX-136 + USB-SYNTH-136IF





超シンプル構造 136kHz帯CW送信機が登場!

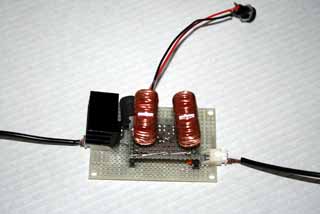

LPFコアをFT82-61に変更しました。巻き数が大幅に減り、さらに簡単に組み立てられます。

好評発売中のUSBシンセサ136IFと組み合わせて使用することにより、トランジスタ
1石のみで136kHz帯CW送信機を作ることが可能になりました。
136IFキットを使用することにより、Hzオーダーまで制御できる送信システムが完成します。

対象: 半田付けと回路図を読むことができましたら、完成することが可能です

136kHz帯送信機キットの特徴:
136kHz帯用

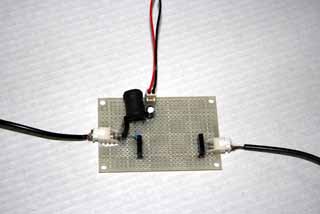

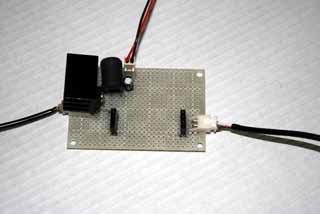

1石のみで部品数がごくわずかですので、本体は1時間もあれば完成します。
  但しコイル巻きに多少時間が掛かります。
◆ お好みのケースに入れて運用できます。
DE1103/DE1103DRMと組み合わせることで136kHz帯のアマチュア無線局を開局する
   ことができます。

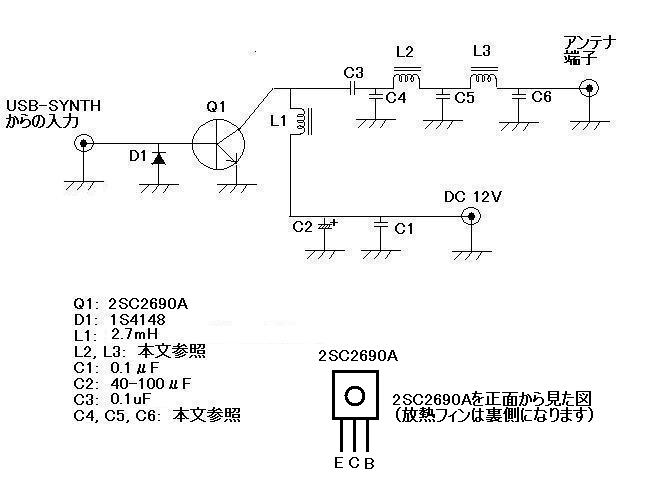

回路図


■ 詳細
  • 2SC2690A使用
  • 周波数: 136kHz帯
  • 電源: DC 12V〜13.8V, 1Amp程度
  • 出力: 2W程度
  • 付属基板寸法: 72 x 47mm (ユニバーサルPCB)
  • ケース: 各自ご用意願います


    (仕様は予告無く変更される場合がございます。)
  •

    組立・取扱説明書
    お買い求め前にダウンロードし、ご一読願います。キット品ですので、組立後動作
    しない場合でも返品は一切受け付けかねますので、ご理解の程お願い致します。

    136kHz帯CW送信機キット組立・取扱説明書ダウンロード

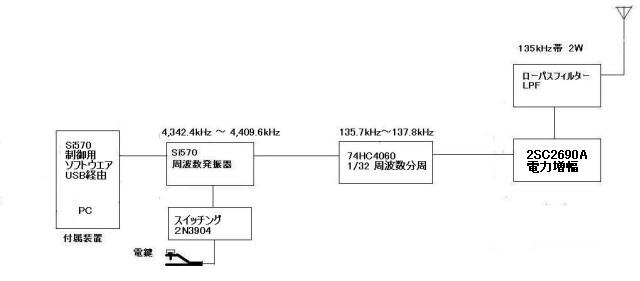

    開局申請・変更申請時の参考送信系統図



    USB-SYNTH-136IFでインピーダンスブリッジを動作させることができます。
    こちらをご覧ください。



    本製品は、EXPACKでの発送を予定しておりますので、銀行振り込みの場合、送料は
    全国一律500円となります。代引きの場合は、通常の送料と代引き手数料になります。

    (ご注意: 郵政公社の株式会社化に伴い、代引きの送金手数料は、お客様負担
    となりましたので、よろしくお願い致します: 代引手数料250円+代引送金手数料525円。
    その他にゆうパック送料がかかります。なるべく銀行振り込みをご利用ください。)

    参考: 郵便事業潟yージ 例1)



    ◇ お申し込みは,こちら・・・
    商品についてのお問い合わせ・リクエストは・・・メール
